產品詳細介紹單片機實驗教學系統（STC51）
型號：QySCM03STC15

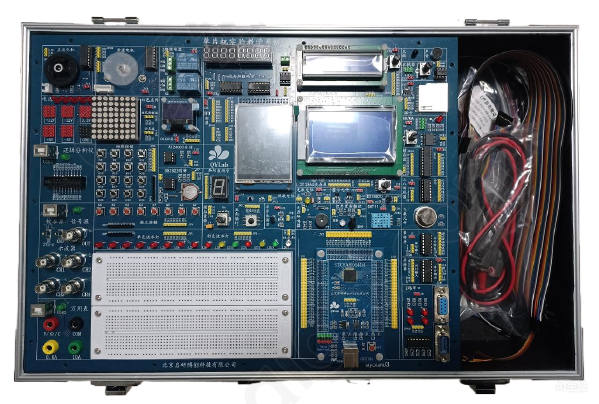

單片機（STC51）實驗教學系統結合了現代電子技術，根據單片機課程要求研發設計而成。該系統基于Keil開發，實驗內容豐富，實驗深度和廣度逐級展開，分為基礎測驗實驗、基礎實驗、傳感器和執行器實驗、擴展實驗、綜合設計實驗。以小系統、多功能、易擴展為設計思想，配置各種擴展模塊，為各類院校的教學實驗、課程設計、畢業設計、科研提供了良好的實驗開發設備。
多模塊集成，支持系統設計與性能驗證，減少復雜連線，提升實驗效率，便攜式結構、移動靈活、不受實訓室場地限制，方便開展隨堂實驗、技能培訓、電子競賽等多種活動。
該實驗教學系統注重單片機本身功能的應用，充分體現單片機的特點，基礎功能實驗電路采用一體化設計方式，創新拓展型實驗電路采用獨立模塊方式，需要時接入主板，既兼顧演示驗證性實驗、又考慮到綜合設計和創新研究性實驗的需要。主板上自帶CPU編程下載接口，是一款靈活性的集編程下載調試于一體的新型單片機實驗教學平臺，適合各層次學生進行單片機原理和應用方面的實驗和創新。
STC51核心板（芯片型號：STC8A8K64D4）處理器：超高速 8051 內核（1T），指令代碼完全兼容傳統 8051；Flash 存儲器≧ 64K 字節；SRAM：≧128 字節內2錢部直接訪問 RAM（DATA）；≧128 字節內部間接訪問 RAM（IDATA）；≧8192 字節內部擴展 RAM（內部 XDATA）；自帶USB轉TTL串口通信；
一、技術性能
1.交流電源輸入：220V±10% 50Hz；
2.工作環境溫度：-10℃～+40℃；
3.直流電源輸出：3.3V、+5V、-5V、+12V、-12V；（短路保護、過流保護）
4.提供虛擬數字示波器：4通道，配有標準的BNC接口，帶寬100MHz，實時采樣率1GSa/s；
5.提供虛擬波形發生器：1通道，配有標準的BNC接口，信號輸出頻率范圍：DC～25MHz，波形幅度：±3.5Vmax；
6.提供虛擬萬用表：配有標準的接口，直流電壓量程800V，電流測量量程10A，二極管測量范圍2V；
7.提供虛擬波形校準源；
8.提供16路邏輯分析儀通道：采樣率250M；
9.上述所提供的各儀器均可與PC機連接；
10.實驗面包板尺寸：175*92mm；
11.實驗箱尺寸：500*350x150mm；
12.配套精心編寫實驗指導書和大量C語言實驗例程及Proteus仿真源文件，可使用戶快速掌握單片機原理及其實用接口技術。同時可加強初學者對主板硬件電路的認識，盡快熟悉硬件電路。各功能模塊均獨立設計，可以直接用各種單片機。
13.提供教學樣例實驗程序及軟件免費升級服務，并做好培訓工作，培訓時間不少于2天，免費質保期不少于叁年。
二、基礎實驗模塊
1.單色流水燈模塊：8個高亮綠色LED燈，用于流水燈實驗。
2.雙色流水燈模塊：6個高亮直插LED燈，紅黃綠三種顏色，用于交通燈實驗。
3.雙色LED燈模塊：紅綠雙色直插LED 燈 ，用于簡易邏輯筆設計。
4.8位數碼管模塊：2個四位一體共陽極數碼管，2個74HC595 驅動芯片，用于時鐘顯示實驗。
5.1位數碼管模塊：1個8段數碼管，共陽極，0.56英寸，用于數碼管認識實驗。
6.紅綠雙色點陣模塊：3個74HC595 驅動芯片，一個紅綠雙色點陣顯示屏，用于字符和中文的LED顯示。
7.LCD1602 液晶屏模塊：標準LCD1602液晶屏接口，1個帶背光的LCD1602 液晶屏，用于字符液晶顯示實驗。
8.LCD12864 液晶屏模塊：標準LCD12864液晶屏接口，支持串行、并行液晶屏，用于圖像和中文顯示。
9.OLED 顯示模塊：0.96寸OLED液晶屏，128*64顯示,用于新型顯示器OLED 液晶屏的應用學習。
10.TFT 彩屏模塊：彩屏接口支持8位、16位TFT，支持觸摸屏控制，帶背光開關。配套2.8寸彩屏，帶觸屏功能，262K色，8位數據端。
11.8 個獨立按鍵：8個獨立按鍵，帶上拉電阻 。
12.4X4 矩陣鍵盤：4行4 列矩陣鍵盤，共16 個按鍵，帶上拉電阻。
13.五向搖桿：一個五向搖桿，具有上、下、左、右、中五個方向。
14.蜂鳴器模塊：無源蜂鳴器
15.DS1302 時鐘模塊：DS1302芯片，模塊帶后背電池座。
16.1路直流電機接口：ULN2003 驅動芯片。一路可調速、可調向雙功能電機接口。
17.1路步進電機接口：ULN2003驅動芯片。標準5線4相步進電機接口。
18.2路繼電器：ULN2003驅動芯片。兩個5V繼電器，兩個3P接線端子。
19.2路串口：SP3232 芯片，+3.0V-+5V 工作電壓，公頭串口座一個，母頭串口座一個，狀態指示燈4個。
20.AT24C02 存儲模塊：AT24C02 芯片。
21.模擬量輸入模塊：0V-5V輸入可調，0R-10K電阻值可調。
22.串轉并模塊：74HC164 芯片。
23.并轉串模塊：74HC165 芯片。
24.SD卡模塊：標準SD卡卡槽，SPI 控制，4-bit 傳輸模式。
24.MAX485 模塊：MAX485 芯片，1 組 2P 接線端子輸出，1 組插針輸出。
26.紅外發射模塊：紅外發射二極管。
27.紅外接收模塊：HX838紅外一體化接收頭。
28.PCF8591 AD/DA 模塊：PCF8591芯片，4路模擬量輸入，1 路模擬量輸出，IIC通信。
29.鎖存器模塊：74HC573 鎖存芯片，兼容標準CMOS 。
30.三八譯碼器：74LS138 芯片，TTL 電平。
三、傳感器實驗模塊
1.DS18B20單元；
2.DHT11單元 ；
3.熱敏電阻測溫單元；
4.半導體測溫單元；
5.溫度濕度測量單元；
6.熱電偶測溫單元；
7.光照度測量單元；
8.壓力重量測量單元；
9.紅外人體感應開關單元；
10.光電開關單元；
11.火焰檢測單元；
12.煙霧檢測單元；
13.振動檢測單元；
14.超聲波測距單元；
15.光電測速單元；
16.聲音檢測單元；
17.三軸傾角加速度單元；
18.霍爾檢測單元；
19.手勢識別控制單元；
20.舵機控制單元；
四、實驗內容
基礎實驗
實驗一、單色流水燈、跑馬燈實驗；
實驗二、雙色LED流水燈、跑馬燈實驗；
實驗三、簡易邏輯筆設計實驗；
實驗四、單路數碼管顯示實驗；
實驗五、多路數碼管顯示實驗；
實驗六、簡易實驗數字鐘實驗；
實驗七、點陣屏顯示字符、漢字實驗；
實驗八、LCD1602液晶屏顯示實��？驗，可顯示字母、數字；
實驗九、LCD12864液晶屏顯示實驗，可顯示字母、數字、漢字、圖形；
實驗十、OLED液晶屏顯示實驗，可顯示字母、數字、漢字、圖形；
實驗十一、TFT 彩屏顯示實驗、可顯示字母、數字、漢字、圖形等、全信息嗯顯示；
實驗十二、獨立按鍵輸入實驗；
實驗十三、矩陣鍵盤輸入實驗；
實驗十四、搖桿輸入實驗；
實驗十五、蜂鳴器驅動發聲實驗；
實驗十六、簡易電子琴實驗；
實驗十七、DS1302時鐘實驗；
實驗十八、直流電機驅動實驗；
實驗十九、直流電機轉速控制實驗；
實驗二十、步進電機驅動實驗；
實驗二十一、步進電機轉速控制實驗；
實驗二十二、繼電器驅動控制實驗；
實驗二十三、串口通信實驗；
實驗二十四、AT24C02存儲實驗；
實驗二十五、74HC164串行轉并行輸出實驗；
實驗二十六、74HC165并行轉串行輸出實驗；
實驗二十七、SD 卡存儲操作實驗；
實驗二十八、MAX485進行485通信實驗；
實驗二十九、紅外發射與接收實驗；
實驗三十、PCF8591數模、模數轉換實驗；
實驗三十一、74HC573 鎖存器實驗；
實驗三十二、74LS138 鎖存器實驗傳感器實驗內容；
傳感器實驗內容;
實驗一、單路DS18B20溫度采集實驗；
實驗二、單路DHT11溫濕度采集實驗；
實驗三、熱敏電阻測溫實驗；
實驗四、基于熱敏電阻的溫度計實驗；
實驗五、半導體測溫實驗；
實驗六、基于半導體測溫原理的溫度計實驗；
實驗七、熱電偶測溫實驗；
實驗八、基于熱電偶的溫度計實驗；
實驗九、光照度測量實驗；
實驗十、壓力重量測量實驗；
實驗十一、紅外人體感應開關實驗；
實驗十二、光電開關實驗；
實驗十三、火焰檢測實驗；
實驗十四、煙霧檢測實驗；
實驗十五、振動檢測實驗；
實驗十六、超聲波測距實驗；
實驗十七、光電測速實驗；
實驗十八、聲音檢測實驗；
實驗十九、三軸傾角加速度實驗；
實驗二十、霍爾檢測實驗；
實驗二十一、手勢識別控制實驗；
實驗二十二、舵機控制實驗；
|
|
